Rake-Tooth Bar Screen Machine

Rotary Screen Debris Remover, også kendt som Rotary Solid-Liquid Separator, er en avanceret vandbehandlingsanordning til fast-væske-separation. Det bruges primært i forbehandlingsenheder på kommunale rensningsanlæg, kommunale regnvands- og spildevandspumpestationer, vandforsyningsanlæg og kølevandsindtag på kraftværker. Dette udstyr er også meget brugt i vandbehandlingsprojekter på tværs af forskellige industrier, herunder tekstiler, trykning og farvning, fødevareforarbejdning, akvakultur, papirfremstilling, slagterier og garverier. Det fungerer som en ideel faststof-væske separationsløsning i vandbehandlingsindustrien.

ANMOD OM TILBUD

FORRIGE: Mesh Bar Screen Machine

NÆSTE: Ingen næste produkt

Fordele og egenskaber
Opbygning og arbejdsprincip

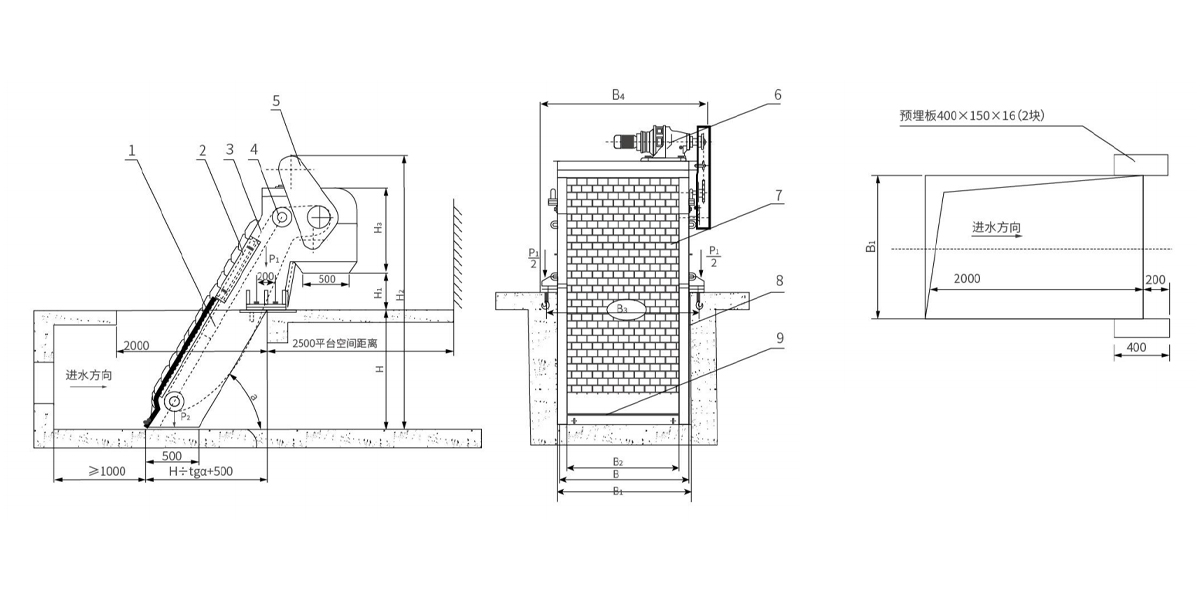

Dimensioner og monteringstegning
Produktspecifikationer
Anvendelsesområde

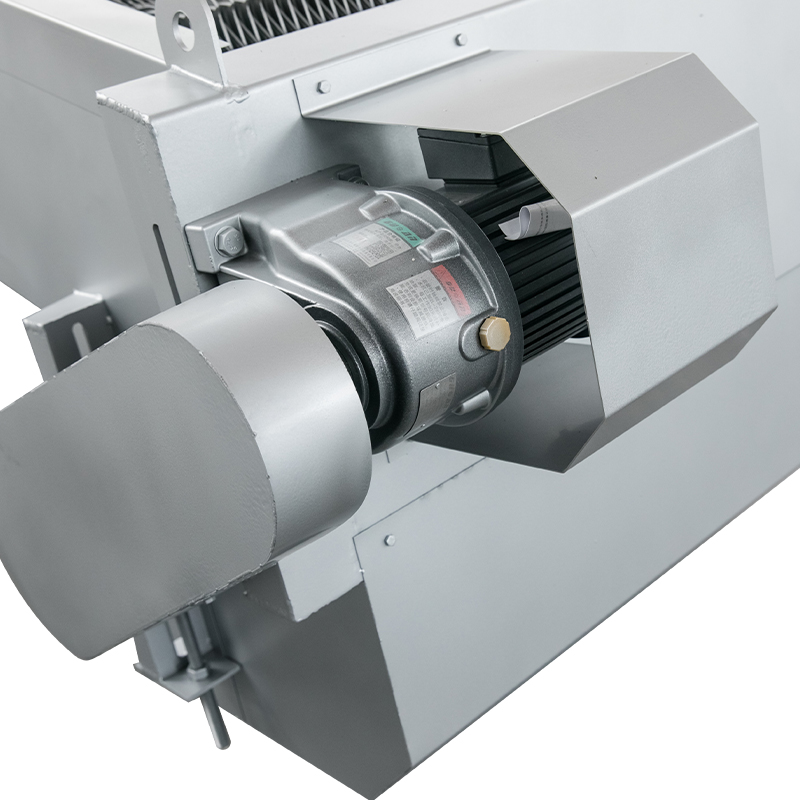

· Drivsystemet anvender cykloide pinwheel eller spiralformede gearreduktionsmotorer til direkte drev, med lav støj, kompakt struktur og jævn drift;
· Rammen anvender en integreret rammestruktur med høj stivhed, hvilket muliggør enkel installation og minimal rutinevedligeholdelse;
· To rivetandspecifikationer tilgængelige: stigning t=100mm og t=200mm;
· Enkel betjening med direkte lokal- eller fjernbetjeningsfunktioner;
· Dobbelt beskyttelse mod utilsigtet overbelastning: mekaniske skærestifter og overstrømsbeskyttelse sikrer sikker og pålidelig drift;
· For udstyrsbredder, der overstiger 1500 mm, er en parallel maskinkonfiguration vedtaget for at opretholde den overordnede strukturelle integritet.

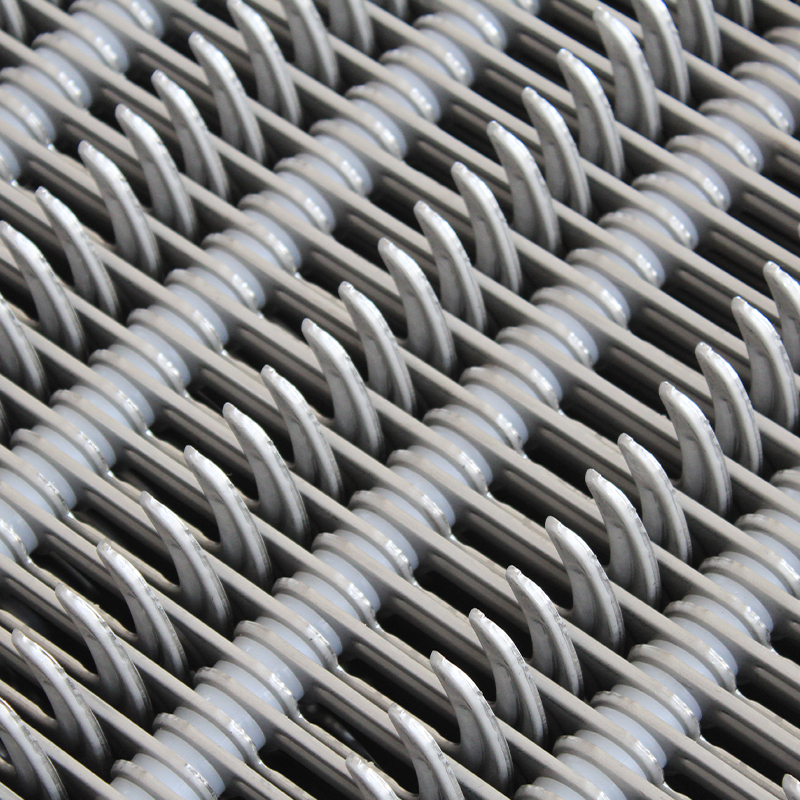

Dette udstyr anvender en roterende mekanisme med en rivekæde sammensat af specialformede plovformede rivetænder, der er arrangeret i en bestemt rækkefølge og mængde på en vandret aksel. Afhængigt af vandstrømningshastigheden samles kæden med varierende mellemrum og installeres ved indløbet af pumpestationer eller vandbehandlingssystemer. Når drivenheden driver rivekæden opad fra bunden, øses affald i vandet op af kæden, mens væsken strømmer gennem hullerne. Når kæden når den øverste top, vender kæden retningen og bevæger sig nedad. Materialer løsnes derefter fra tænderne under deres egen vægt. Efterhånden som kæden afslutter sin omvendte cyklus til bunden, starter den endnu en kontinuerlig frem- og tilbagegående operation. Denne proces fjerner kontinuerligt snavs fra vandet og opnår faststof-væske-separation.

Model/Specifikationer

GSH-500

GSH-600

GSH-700

GSH-800

GSH-900

GSH-1000

GSH-1100

GSH-1200

GSH-1300

GSH-1400

GSH-1500

Udstyrsbredde B (mm)

500

600

700

800

900

1000

1100

1200

1300

1400

1500

Kanalbredde B₁ (mm)

B 100

Effektiv stangbredde B₂ (mm)

B-157

Fundamentboltafstand B₃ (mm)

B 200

Samlet udstyrsbredde B₄ (mm)

B 350

T=100

1≤b≤50

T=150

Installationsvinkel α (°)

60~85

Kanaldybde H (mm)

800~12000

Højde fra udløbsport til platform H₁ (mm)

600~1200

Samlet udstyrshøjde H₂ (mm)

H H 1500

Bageste stativhøjde H₃ (mm)

T=100

≈1000

T=150

≈1100

Tandløbshastighed V (m/min)

≈2,1

Motoreffekt N (kW)

0,55~1,1

0,75~1,5

1.1~2.2

1,5~3,0

Hovedtab (mm)

≤20 (Når ingen blokering er til stede)

Civilingeniørbelastning (kN)

△P

1.5

Bemærk: 1. P er beregnet ud fra H=5,0m. For hver yderligere meter H, P_(total) = P1(P2) ΔP; T er stigningen på rivekæden.
2. Tilpasning er tilgængelig baseret på kundens krav.

Vandflowmåler
Parametre/model			GSH-500	GSH-700	GSH-800	GSH-900	GSH-1000	GSH-1100	GSH-1200	GSH-1300	GSH-1400	GSH-1500
Vanddybde H₃ foran gitteret (mm)					1.0
Strømningshastighed gennem gitteret V (m/s)			0.8
Klarering b (mm)	1	Flowhastighed Q (m³/m)	0.03	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40 50		0.15	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	40 50		0.16	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Rake Screen Machine: Anvendes primært til at opfange høje koncentrationer af suspenderede stoffer og er særligt effektiv til at fange sammenfiltret affald.

Ansøgningsomfang:
1. Kommunalt spildevand: Grove/mellem skærme ved pumpestationsbrønde og gruskammerindløb.
2. Industrielt spildevand: Opfangning af fibrøst og aflangt affald i industrier som papirfremstilling, læder og slagtning.
