Det centerdrevne fortykningsmiddel anvendes primært til at koncentrere bundfældet slam i mellemstore til små fortykningstanke på kommunale spildevandsrensningsanlæg eller industrielle spildevandsrensningsprojekter. Dette udstyr anvender tyngdekraftskoncentration til at reducere slamvolumen og derved lette behandlingsbelastningen på slamafvandingssystemer og forbedre afvandingseffektiviteten. Det tjener som et forbehandlingstrin til slamafvandingsoperationer.

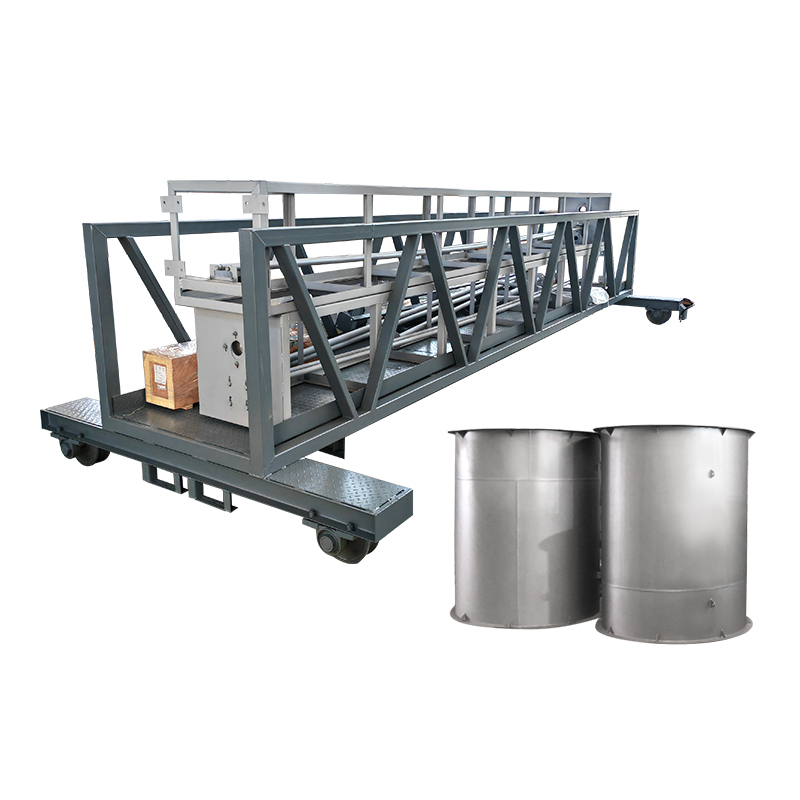

· Arbejdsbroen vedtager et fuldbrodesign med materialemuligheder, herunder kulstofstål, rustfrit stål eller betonkonstruktioner;
· Drivsystemet anvender en lodret tre-trins cykloid-pinwheel-reduktion eller en kombination af spiralgear-reduktion og snekkegear-reduktion for at sikre udgangsmoment og hastighed;
· Koncentrationsstænger er jævnt fordelt på skraberarmene for at øge koncentrationseffektiviteten;
· Den nederste ende af skrabeakslen indeholder undervandslejer og skrabere for at forhindre akselafbøjning under rotation og forhindre slamopbygning i opsamlingstruget;
· Dobbelt mekanisk og elektrisk overbelastningsbeskyttelse sikrer sikker og pålidelig drift;
· Enkel betjening med direkte lokale/fjernbetjeningsfunktioner.
Dette udstyr anvender en kædepladeroterende mekanisme, der har en fast stanggitteroverflade. Når spildevandet strømmer igennem, opsnappes snavs, der er større end stangspalterne. Rivetænderne på rivepladen trænger ind i mellemrummene mellem stængerne. Når drivenheden roterer trækkæden, løfter rivetænderne snavset, der er fanget på skærmens overflade, op til udløbsåbningen. Affaldet falder ud under tyngdekraften gennem udløbsåbningen ind i en transportør eller affaldsvogn til fjernelse eller yderligere behandling.

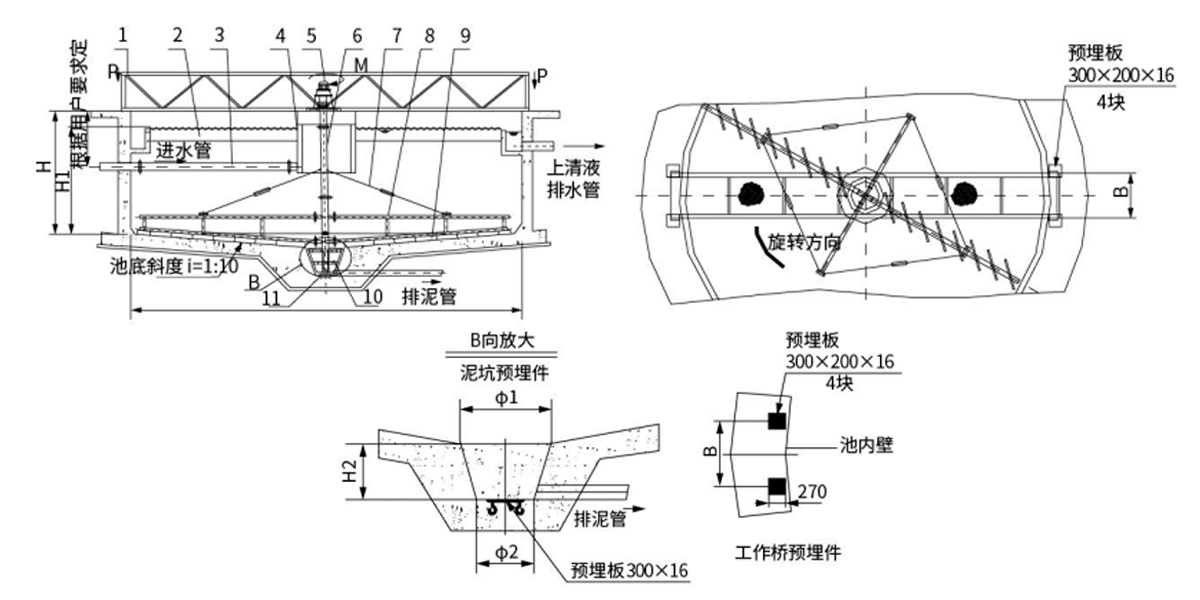

| 1 | Arbejdsbro | 7 | Bindestang |
| 2 | Outlet Weir Plate | 8 | Skraberarm |
| 3 | Indløbsrør | 9 | Skraberstang |
| 4 | Flow guide cylinder | 10 | Bundskrabeplade |
| 5 | Drivenhed | 11 | Bundleje |
| 6 | Mellemliggende lodret aksel |
| Parametre/model | ZCG-5 | ZCG-6 | ZCG-8 | ZCG-10 | ZCG-12 | ZCG-14 | ZCG-16 | ZCG-18 | ZCG-20 | |
| Bassindiameterφ(m) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| Omkredsbassinets dybde H (m) | 3,5 ~ 4,5 (Tilpasset i henhold til brugerkrav) | |||||||||
| Poolkant Vanddybde H1 (m) | 3,5 ~ 4,0 (Tilpasset i henhold til brugerkrav) | |||||||||
| Yderkant lineær hastighed V (m/min) | 1,5~3,0 | |||||||||
| Motoreffekt N (kW) | 0.37 | 0.55 | 0.75 | |||||||
| Installationsdimensioner (mm) | B | 1050 | 1250 | |||||||
| φ1 | 1000 | 1200 | ||||||||
| φ2 | 500 | 800 | ||||||||
| H2 | 700 | 800 | ||||||||
| End Face Load P2 af Working Bridge (kN) | 30 | 33 | 36 | 40 | 48 | 55 | 65 | 72 | 81 | |
| Maksimalt arbejdsmoment (N·m) | 19 | 22.5 | 45 | 56 | 67 | 100 | 122 | 148 | 172 | |
Skraber: Anvendes primært til opsamling og fjernelse af slam fra bunden af cirkulære sedimentationstanke.
Ansøgningsomfang:
1. Kommunalt spildevand: Kontinuerlig slamudledning i sekundære sedimentationstanke og primære sedimentationstanke.
2. Industrispildevand: Radial-flow sedimentationstanke i industrier som petrokemi, stål og elproduktion.
3. Vandbehandlingsanlæg: Slamfjernelse i vandret flow sedimentationstanke.
Med en stærk teknisk base og ISO-certificeret kvalitetssystem hjælper Hengye kunder i forskellige brancher med at forbedre behandlingseffektiviteten, reducere driftsomkostningerne og overholde globale miljøstandarder.
