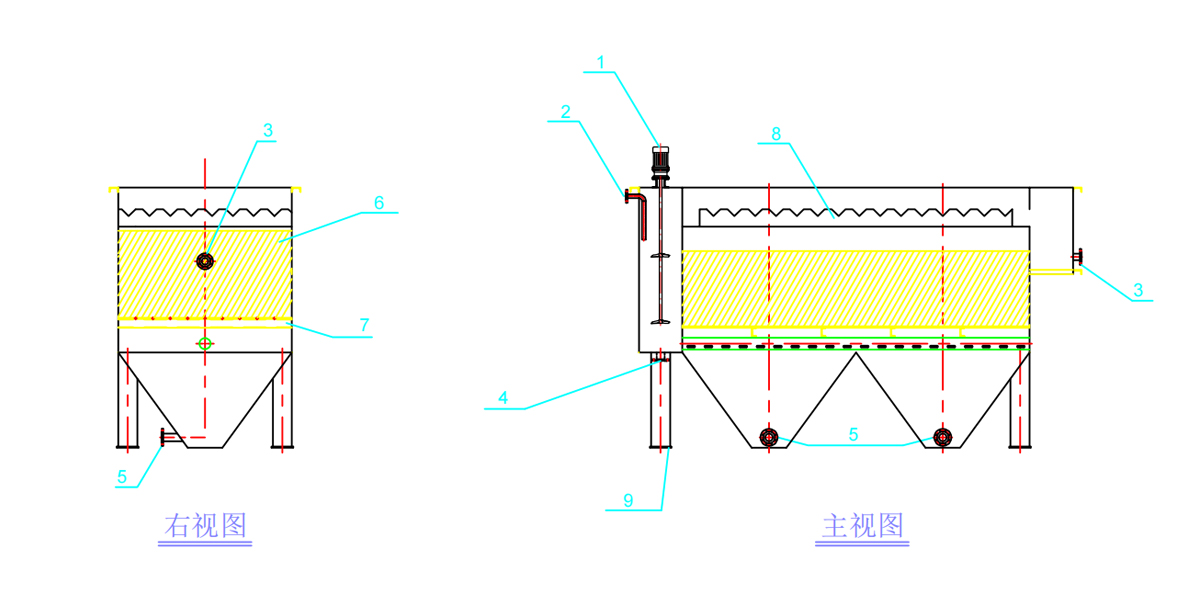

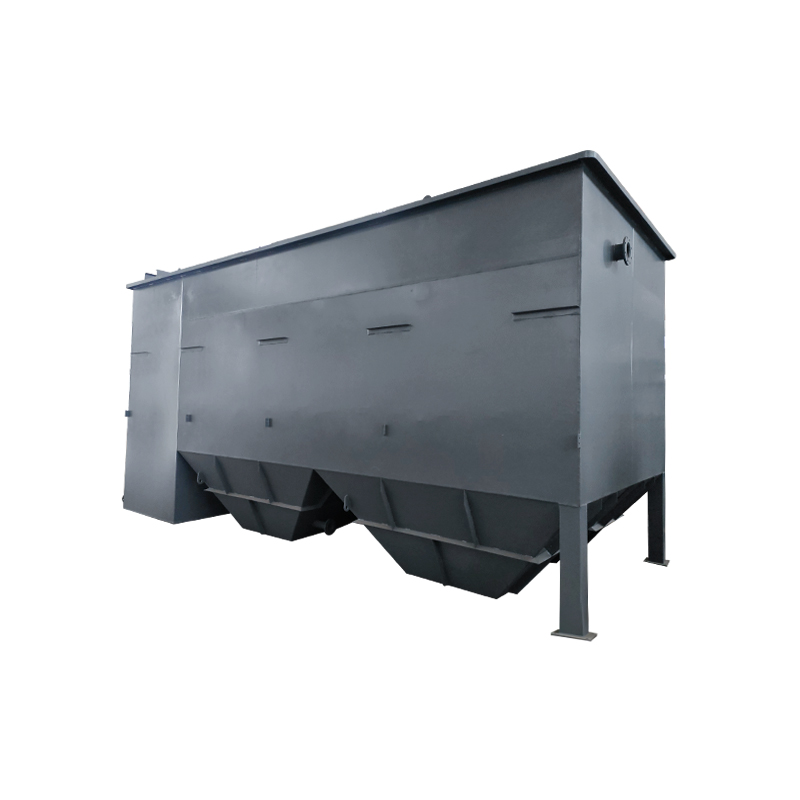

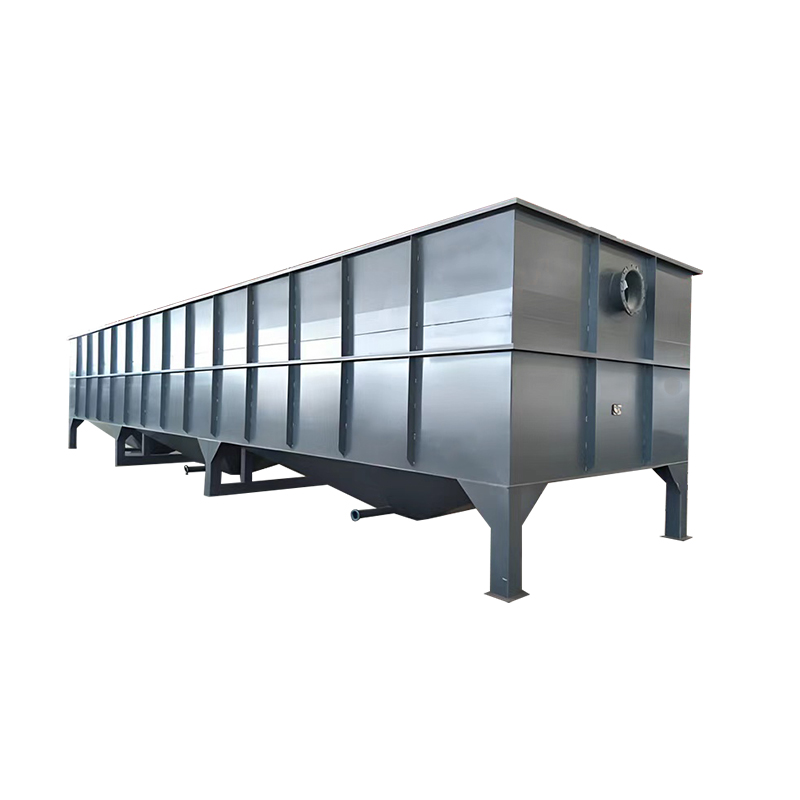

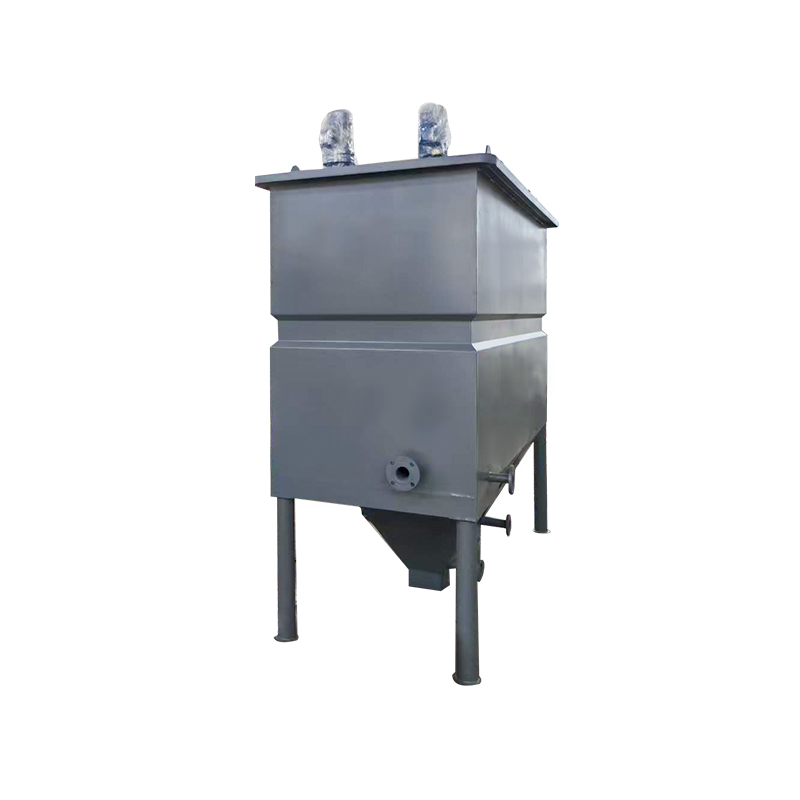

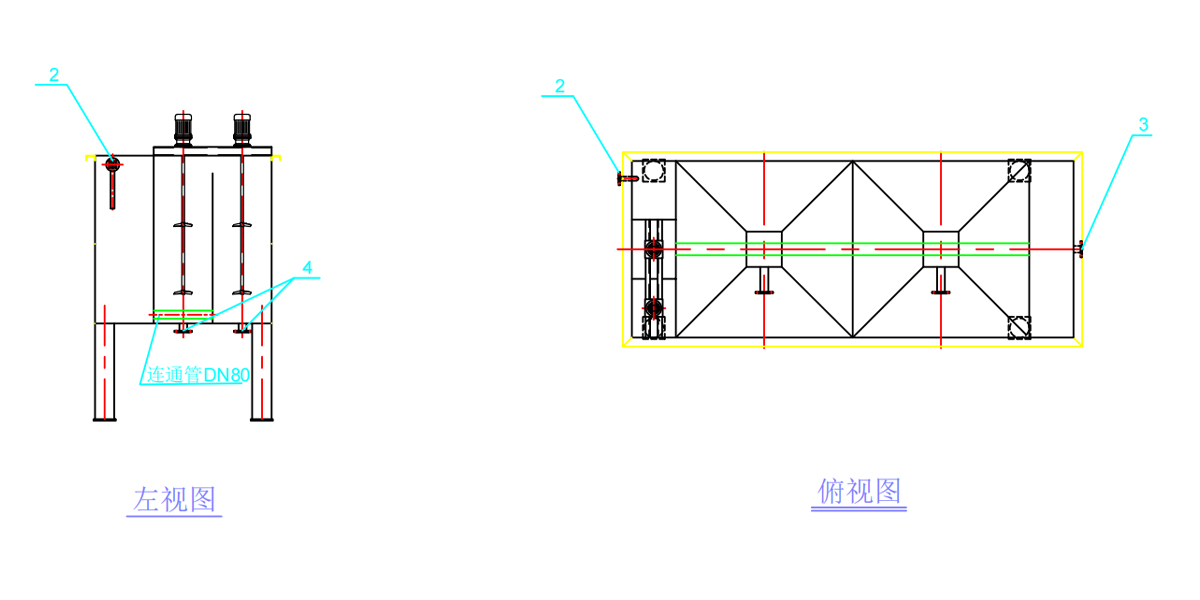

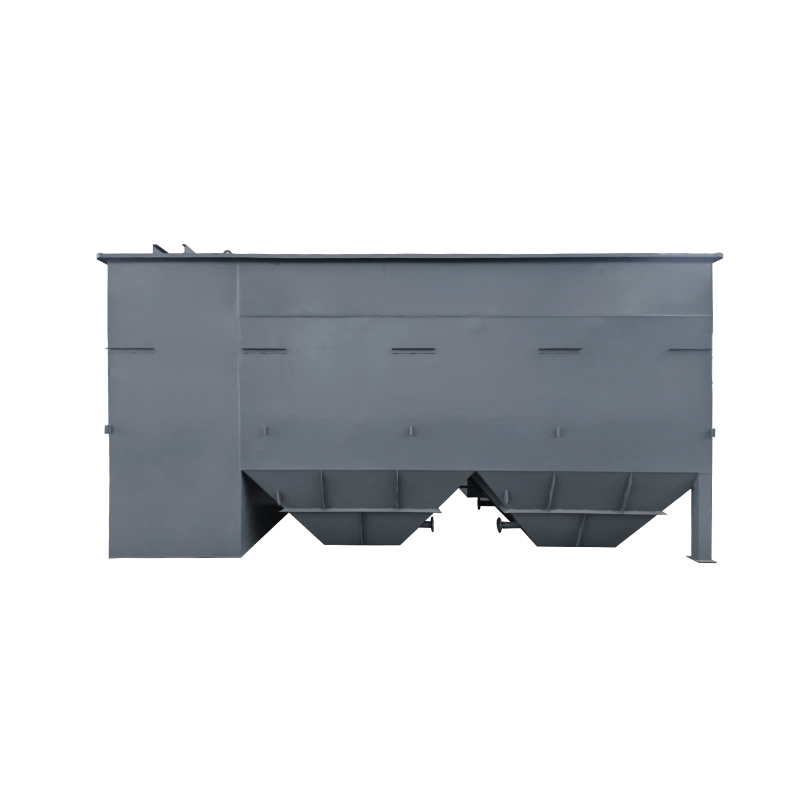

Skrårør sedimentationstank
Integrerede sedimentationstanke med skrå rør anvender princippet om, at suspenderede partikler i vand bundfældes hurtigere end den opadgående strømningshastighed, eller at deres bundfældningstid er kortere end vandets udledningstid fra tanken, hvilket muliggør adskillelse fra strømmen for at opnå vandrensning. De fjerner suspenderede stoffer gennem naturlig sedimentation eller koagulation-flokkuleringsprocesser.
Sedimentationstanke er klassificeret efter strømningsretning i vandrette og lodrette typer. Sedimentationseffektiviteten afhænger af vandhastigheden i tanken og retentionstid. For at forbedre ydeevnen og reducere fodaftryk, er designs som honeycomb skrå rør modstrøms sedimentationstanke, accelererede klaringstanke og pulsklaringstanke almindeligvis anvendt. Sedimentationstanke er meget udbredt til spildevandsrensning.
En vandret flow sedimentationstank består af tre komponenter: indløbs- og udløbsporte, flowsektionen og en slambeholder. Tanken har et rektangulært tværsnit med indløb og udløb placeret i modsatte ender. En indløbskanal anvender typisk et indløbs-type. Vand kommer ind i tanken gennem ensartet fordelte indløbsåbninger. En ledeplade er installeret nedstrøms for indløbsåbningerne for at sikre en jævn fordeling af vandstrømmen over tankens tværsnit. Udløbet anvender sædvanligvis et overløbsdæmning for at sikre, at bundfældet, renset vand strømmer ensartet hen over bassinets bredde ind i udløbskanalen. Et skumtrug og en skærm er installeret opstrøms for overløbet for at opfange overfladeskum. Strømningssektionen udgør bassinets hoveddel. Bassinets bredde og dybde skal sikre ensartet strømningsfordeling langs overløbssektionen, og opretholde langsom, stabil bevægelse ved den designmæssige hastighed. Slambeholderen akkumulerer bundfældet slam og er typisk placeret under tankbunden nær den forreste sektion. Et slamudledningsrør i bunden af tragten tillader periodisk slamfjernelse.
